Bedankt voor uw bezoek aan mijn website! Kom gerust nog een keer terug.

Op de Rollend Materieel pagina's passeert alles wat rolt de revue. Je kan daarbij denken aan:

Locomotieven

Op de Locomotief pagina kunt alles vinden met betrekking tot:

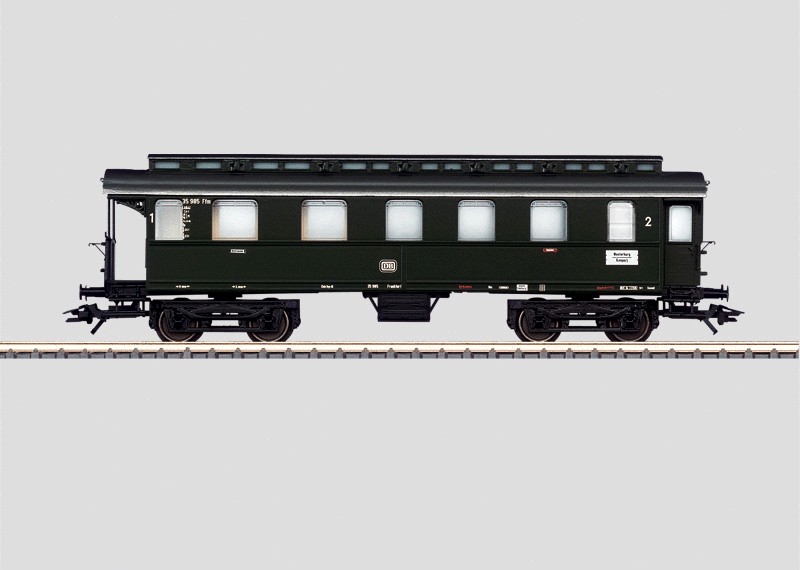

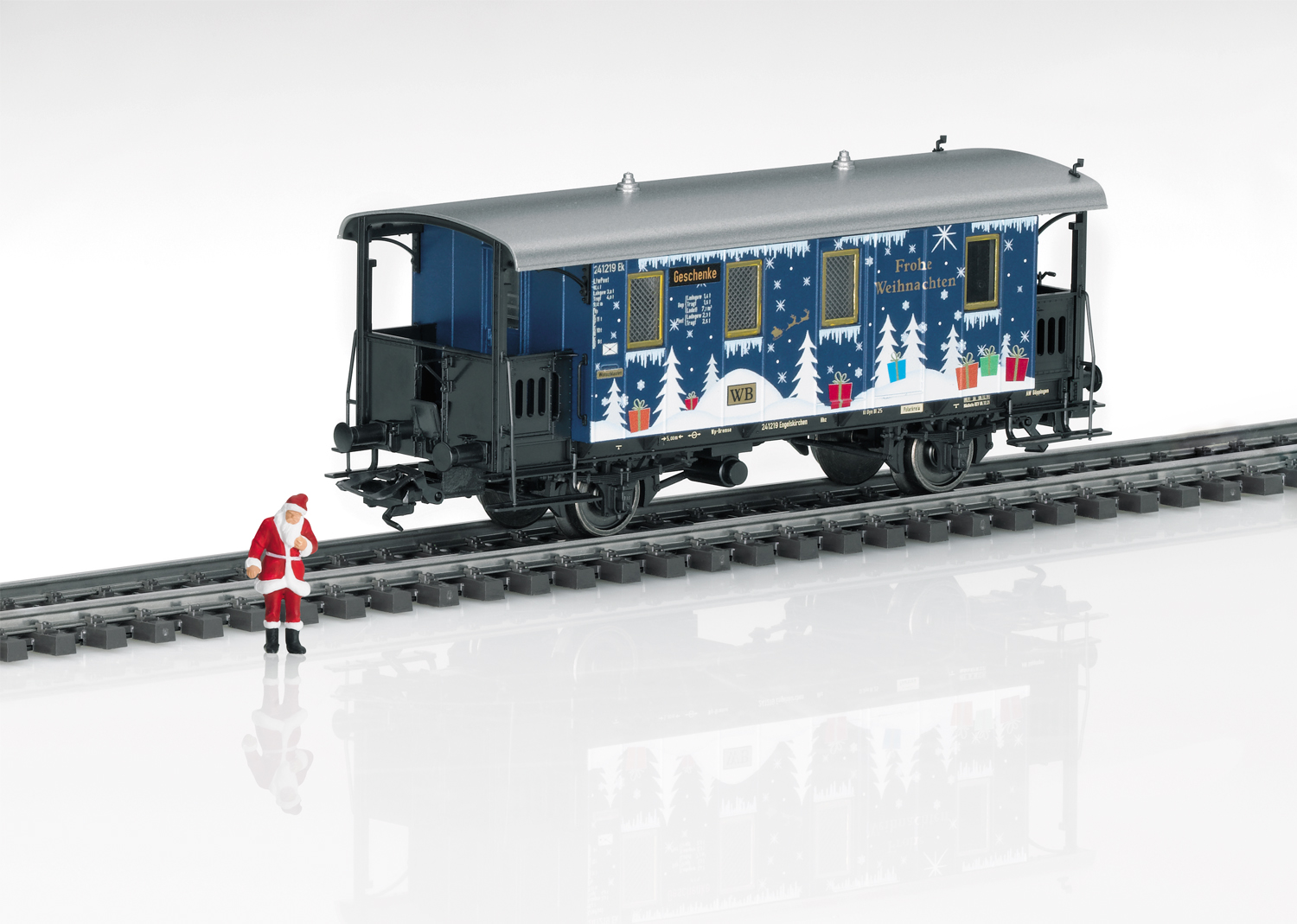

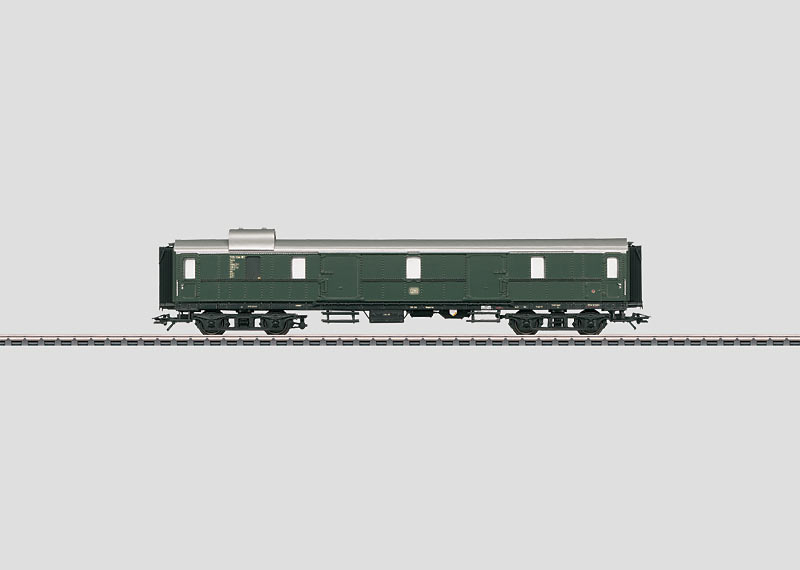

Personenwagens

Op de Personenwagens pagina kunt alles vinden met betrekking tot:

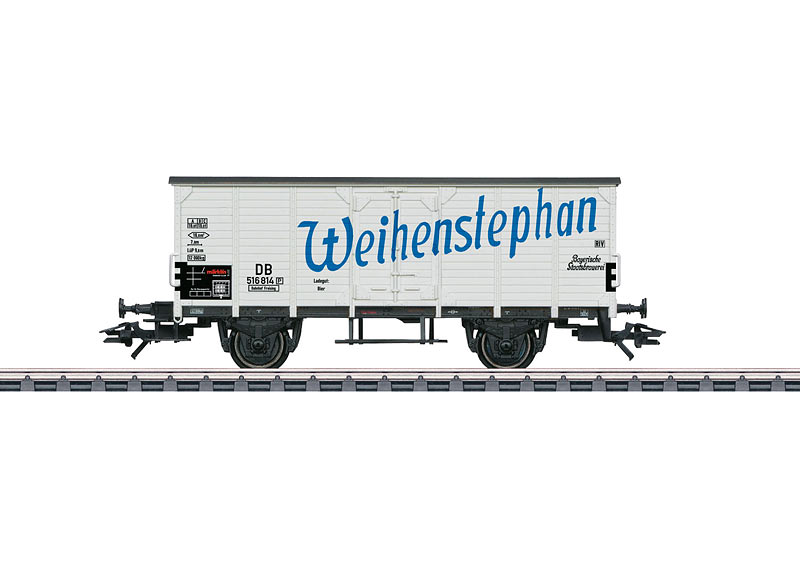

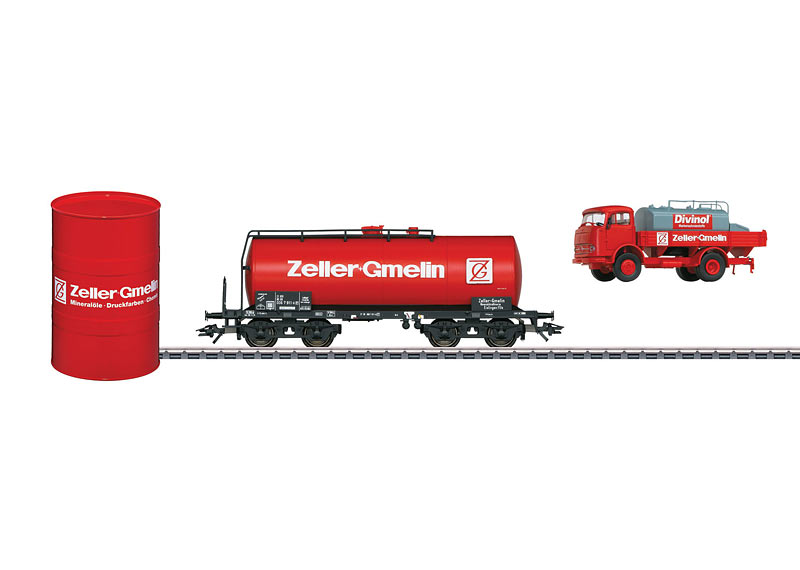

Goederenwagens

Op de Goederenwagens pagina kunt alles vinden met betrekking tot:

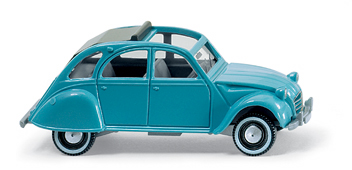

Autos

Op de Autos pagina kunt alles vinden met betrekking tot:

  • Personenautos
  • Vrachtwagen
  • Tractoren

De locomotieven die op mijn modelspoorbaan gaan rondrijden zijn voornamelijk stoomlocomotieven uit tijdperk III. Ook zullen een paar diesellocomotieven en een electrolocomotief hun opwachting maken.

Ik heb een voorliefde voor de mooie stoomlocomotieven, daarom vindt u hieronder meer informatie over de verschillende soorten stoomlocomotieven.

Bepaling van de generieke naam van een stoomlocomotief

Generieke naam Symbool Serie
Sneltrein locomotief S 01 - 19
Personentrein locomotief P 20 - 39
Goederentrein locomotief G 40 - 59
Sneltrein-tender locomotief St 60 - 61
Personentrein-tender locomotief Pt 62 - 79
Goederentrein-tender locomotief Gt 80 - 96
Tandrad locomotief Z 97
Lokaaltrein locomotief L 98
Smalspoor locomotief K 99

Achter de afkorting van de generieke naam volgt nog meer informatie, zo is de generieke naam van de volgende informatie voorzien, bijvoorbeeld:

Serie Symbool Aangedreven assen Totaal aantal assen As druk Schrijf wijze

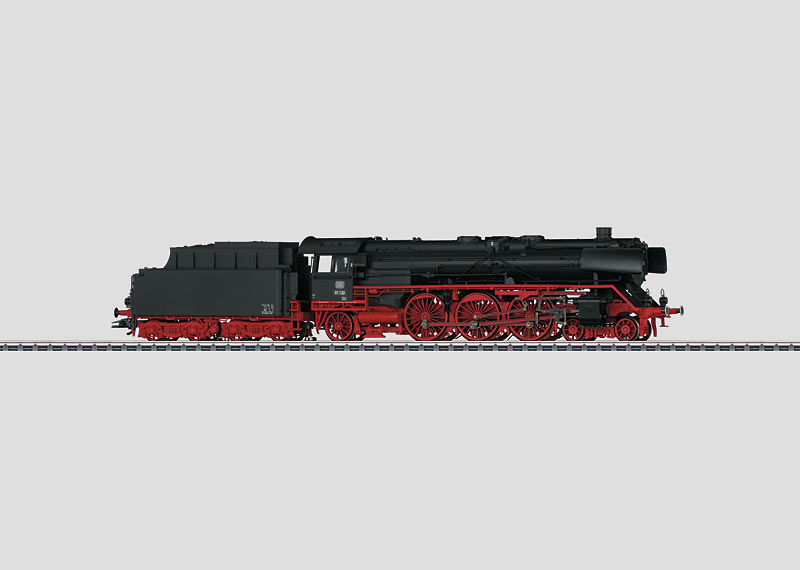

BR 01 S 3 6 20t S 36.20
BR 03 S 3 6 17/18t S 36.17/18
BR 44 G 5 6 20t G 56.20
BR 62 Pt 3 7 20t Pt 37.200
BR 80 Gt 3 3 17t Gt 33.17

In de type aanduiding van de locomotief worden de wiel-indeling, stoom-type en het aantal cilinders weergegeven.
Bijvoorbeeld: van klasse 1 is de typeaanduiding 2'C1' h2

Type Beschrijving
A Een aangedreven as (een hoofdletter vermelding van het aantal aangedreven assen)
B Twee aangedreven assen
C Drie aangedreven assen (D=4, E=5 en F=6 aangedreven assen)
1 Een draaiende as (zonder aandrijving, voor of achter de aangedreven assen)
2 Twee assen (zonder aandrijving)
' Beweegbare assen (wel of niet aangedreven)
h Hoge druk stoom
n Lage druk stoom
2 Twee cilinders
3 Drie cilinders
4 Vier cilinders
v Compositie effect (alleen gespecificeerd als de cilinders in samenhang werken)

Hier zijn enige voorbeelden:

BR Voorloop assen Aangedreven assen Naloop assen Stoom type Cilinders Compositie effect Schrijf wijze
BR 01 2' C 1' h 2 - 2'C1'h2
BR 02 2' C 1' h 4 v 2'C1'h4v
BR 03 2' C 1' h 2 - 2'C1'h2
BR 44 1' E - h 3 - 1'Eh3
BR 62 2' C 2' h 2 - 2'C2'h2
BR80 - C - h 2 - Ch2
BR96 - D'D' - h 4 v D'D'h4v
